GP8202實際應用的測評，張力控制器4-20mA控制

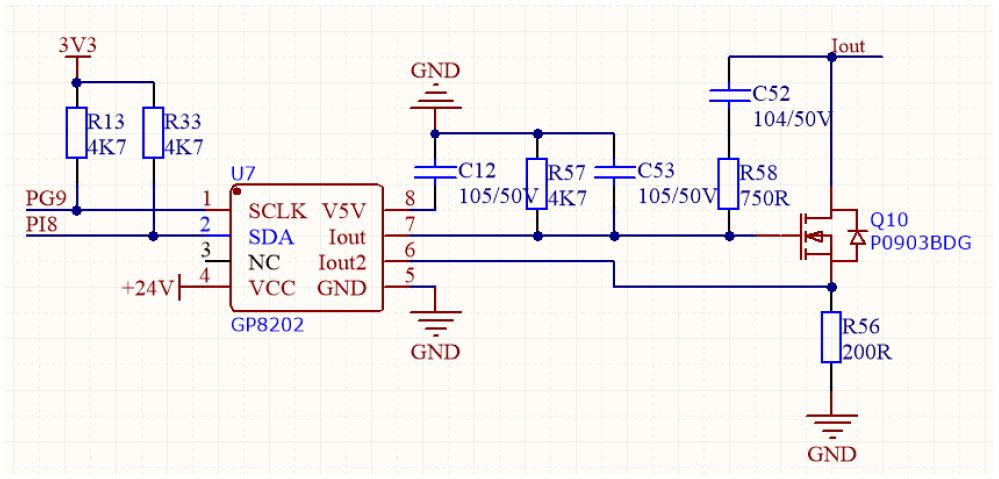

1、采用GP8202輸出0-25mA模擬電壓，電路如下圖所示：

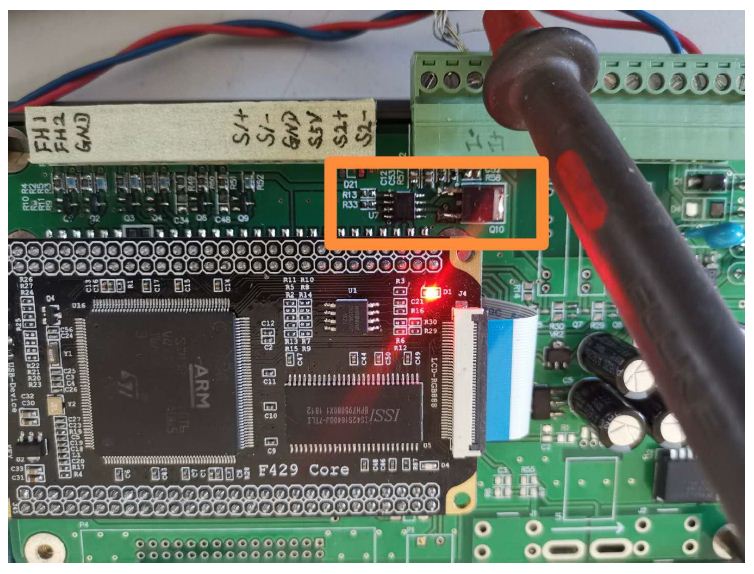

2、實際應用的硬件電路如下圖所示：

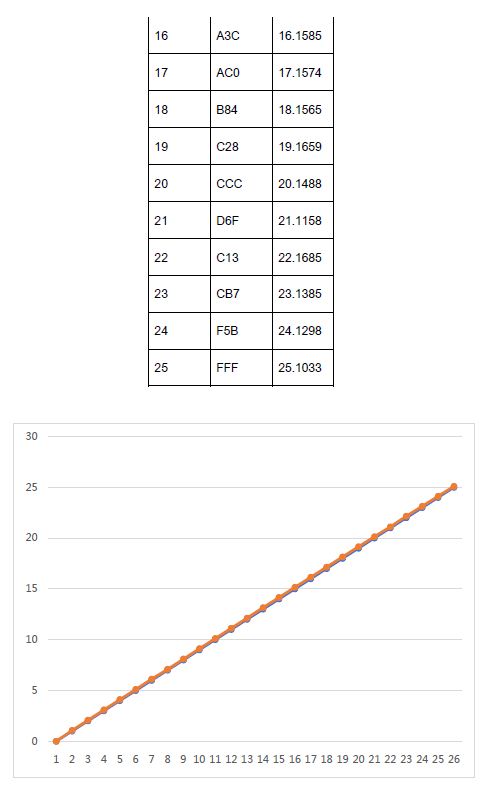

3、測試結果
其中，GP8202采用12V供電的方式，其輸入十六進制對應電流輸出。測試結果如下圖
RL=250歐姆
測試儀表：FLUKE 8846A
客戶結論：誤差應該由RS引起，GP8202實測理想，滿足使用要求。
fqj
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
