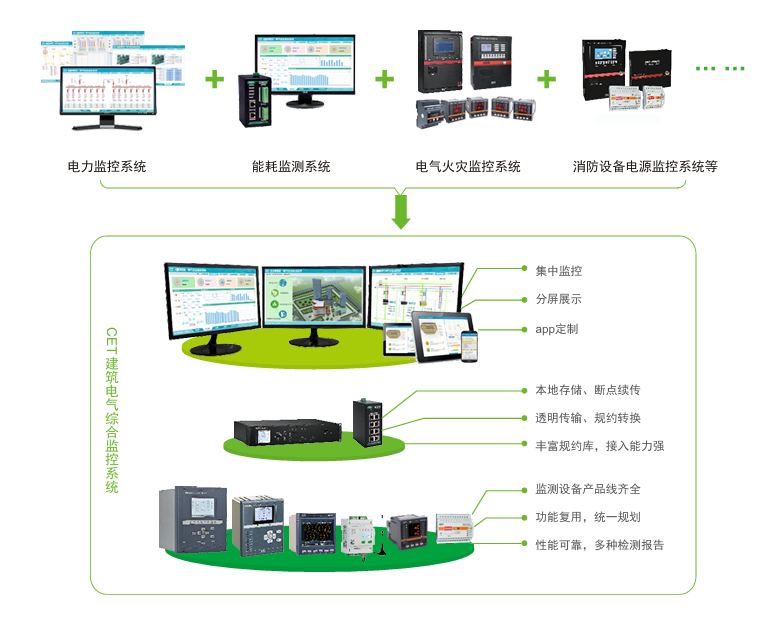

為解決現行的各建筑電氣監控系統各自為戰、資源利用率低、投入及維護成本高等問題，CET推出了CET建筑電氣綜 合監控系統解決方案，該系統深度融合并優化各獨立系統功能，在保持各獨立系統功能基礎上簡化綜合監控系統結構，并具 有良好的擴展性。幫助用戶節省成本，提高資源利用率和效率。系統設計符合 DGJ 08-2048-2016《民用建筑電氣防火設計 規程》。

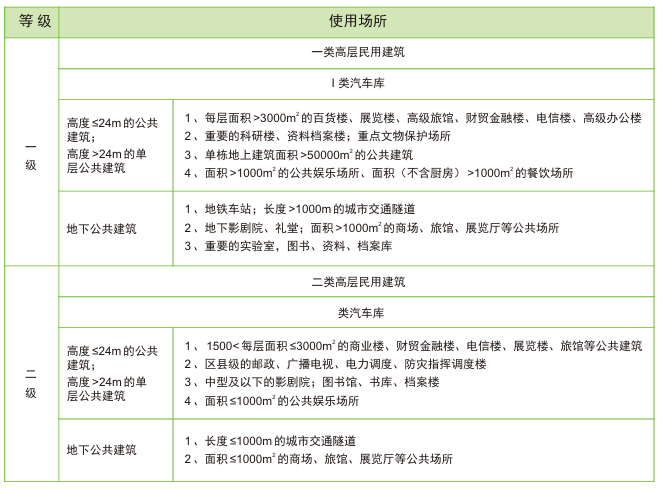

DGJ 08-2048-2016《民用建筑電氣防火設計規程》規定：電氣防火等級為一級的公共建筑應設置電氣綜合監控系統， 電氣防火等級為二級的公共建筑宜設置電氣綜合監控系統。

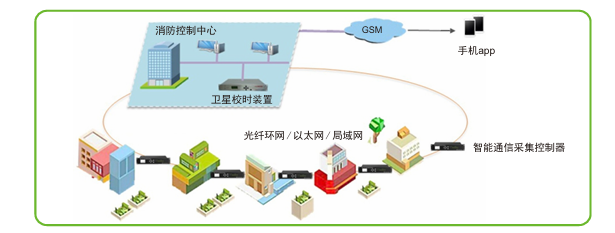

CET建筑電氣綜合監控系統采用分層分布、開放式結構設計，分為現場設備層、通信管理層、主控層。提高了系統的安 全性、可靠性和易擴展性。

現場設備層：包括多種監測及保護裝置——電氣火災監控裝置、消防電源監控裝置、保護測控裝置、智能電表、電能表、智 能水表/氣表/冷熱量表、浪涌保護器等。

通信管理層：由通信轉換器、智能通信網關機、交換機等組成，智能通信網關機具有綜合采集剩余電流、溫度、電流、電 壓、頻率、電能、流量、開關狀態等功能。

主控層：電氣綜合監控主機支持電氣火災監控、消防設備電源監控、電力監控、能源管理等多種嵌入式組態軟件，并同時具 有分屏、調閱及管理控制功能。

應用浮動展示與熱點圖元鏈接技術，通過圖層化的信息展示方式，使展示界面更加靈活直觀。實現全系統不同 維度管理信息的分層、分屏展示。

結合大數據分析技術與多級故障預警機制，嚴密把控建筑用能趨勢，保障建筑供配電系統安全。

手機app隨身助理，信息傳遞實時高效，助力建筑智能管控與無人值守。

• 全球GPS時鐘同步，分辨事件發生先后順序，重現事故發生發展過程，縮短事故處理時間；
• SOE事件記錄時間分辨率達毫秒級，準確記錄瞬時異常發展過程；
• 手機app隨身移動助理，出現事故時及時推送信息，確保事故高效解決；

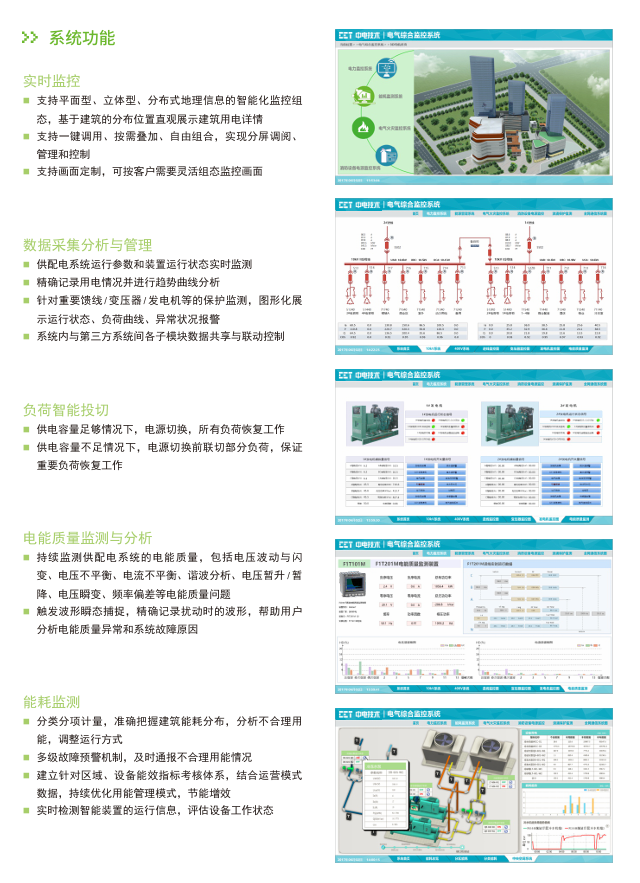

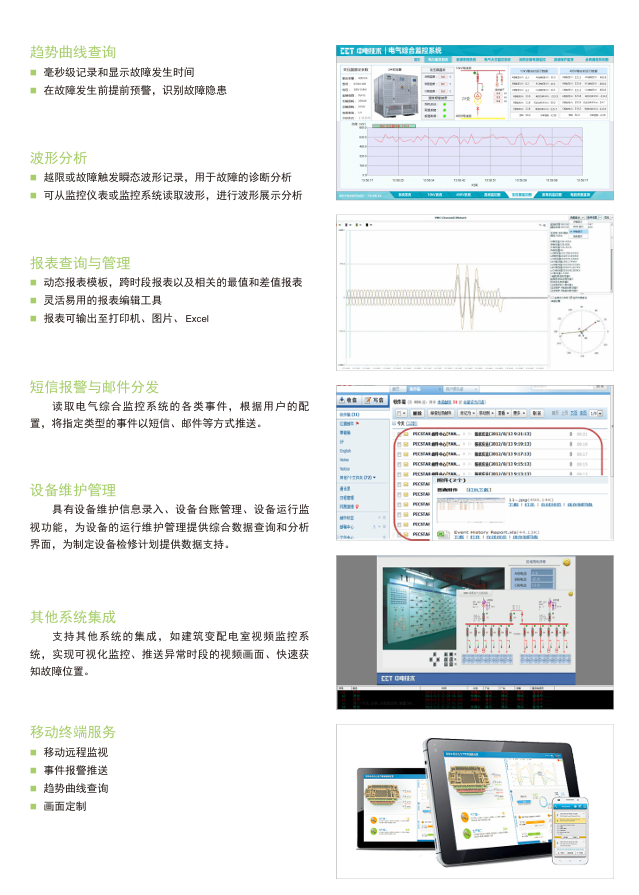

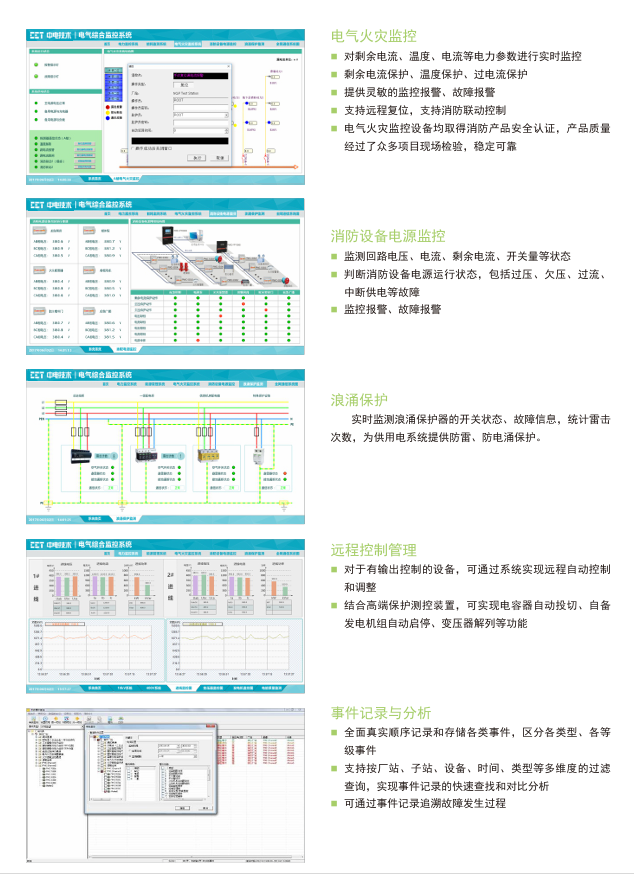

系統功能

案例介紹

中央電視臺新臺址

中央電視臺新臺址建設工程是2008年北京奧運會的重要配套工程。 工程主要由主樓、電視文化中心及附屬配套設施組成，總建筑面積約55萬平 方米，用電負荷12萬kVA，機電系統復雜龐大。主樓含兩棟分別為52層、高 234米和44層、高194米的塔樓，并由14層、56米高，重1.8萬噸的懸臂鋼結 構連接，號稱“中國公共建筑‘第一單’”?？蛻魧τ秒娤到y(tǒng)的可靠、安全、電 能質量、節能等都有極高的要求。

CET憑借性能優越的產品、高質量的服務、完善的售后體系贏得了業主的信 賴，為該項目提供了全套的EnerSys建筑智能用電管理系統。

北京奧體中心

北京奧體中心運動場館是為2008北京奧運會而建設的。因場館對實時轉播、 比賽照明燈要求極高，且人流量大、人員密集，對用電系統要求極高。 CET為北京奧運會4個奧體場館提供了全套EnerSys建筑智能用電管理系統 解決方案，有效提高了奧體中心場館的用電管理質量。
