目錄

硬件介紹

搭建開發環境

配置 SDIO 驅動

掛載文件系統

文件讀寫測試

演示視頻

源碼工程

總結

本文主要講述RT-Thread環境下的SDIO開發指南，基于MCXN947開發板。

1 硬件介紹

本次測評的是SDIO模塊。

SDIO接口是在SD內存卡接口的基礎上發展起來的接口，SDIO接口兼容以前的SD內存卡，并且可以連接SDIO接口的設備。

比如SDIO可以訪問micro SD卡、SD卡等存儲類設備，或藍牙、WIFI、GPS等無線設備。

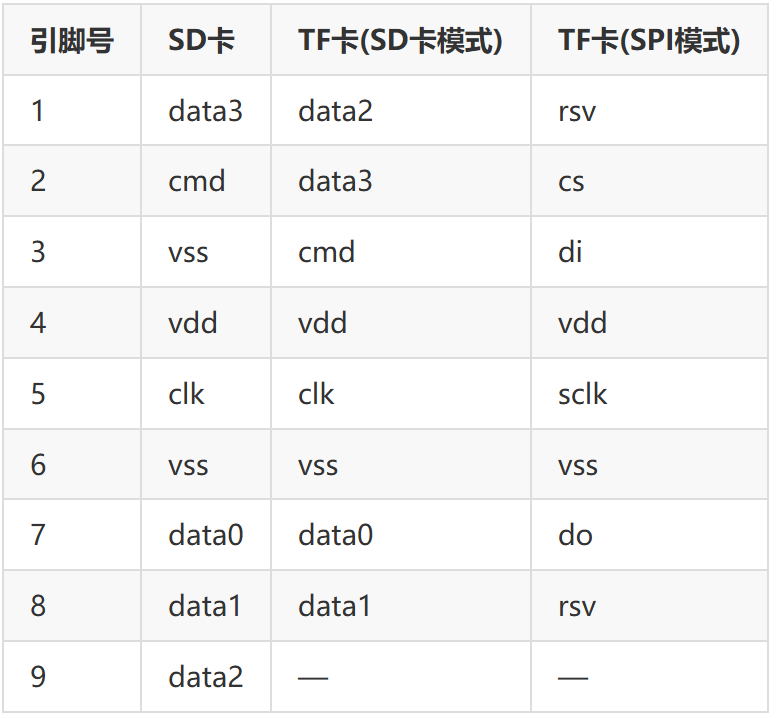

這次測試的是使用SDIO接口訪問micro SD卡，即所謂的TF卡，TF卡的引腳定義和SD卡會有所不同：

FRDM-MCXN947提供對應的驅動文件是bsp_sdhc.c

SDHC是大容量SD卡，也就是SD High Capacity，支持最大32GB大小容量。

SDHC，Secure Digital High Capacity，大容量SD，也就是說，超過2G的SD都叫SDHC，因?yàn)樵缙诘腟D使用的是FAT16文件系統，并不支持大容量，而SDHC升級為FAT32，才支持2G以上的大容量。

2 搭建開發環境

Keil ：v5.32，官方推薦5.36及以上

RT-Thread env-windows-1.5.0

構建工程:

獲取 RT-Thread 當前最新的工程 https://github.com/RT-Thread/rt-thread/

通過 env 工具進入 BSP目錄:

rt-thread-master\bsp\nxp\mcx\mcxn\frdm-mcxn947

拷貝 rt-thread-master\bsp\nxp\mcx\tools\sdk_dist.py到剛才的BSP目錄

執行

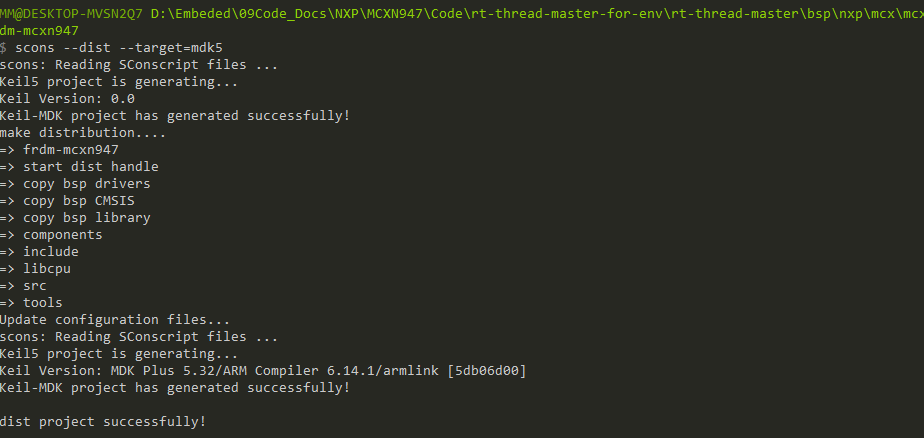

scons--dist --target=mdk5

生成的工程在dist目錄，進入到dist下的project目錄，需要做以下兩個修改：

刪除 sdk_dist.py，上傳服務器或本地備份的時候不需要此文件

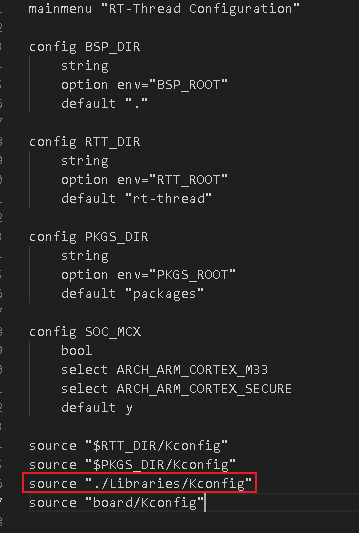

修改工程目錄的Kconfig，否則menuconfig會找不到Libraries文件夾下的其它Kconfig

最后在生成的工程下執行

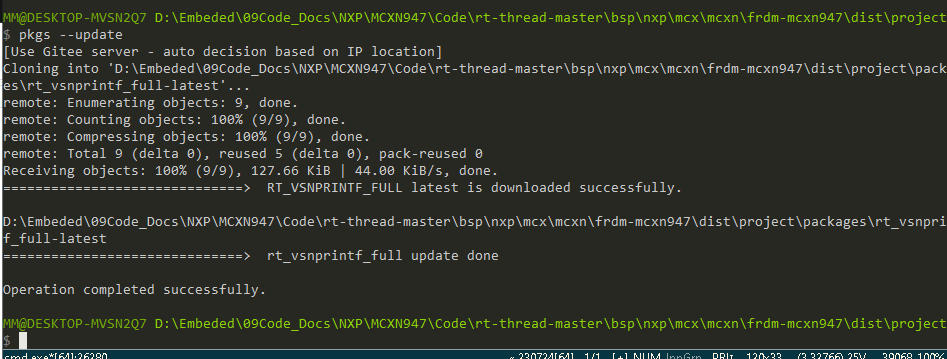

pkgs--update

到這里，就可以在KEIL愉快的玩耍了。

3 配置 SDIO 驅動

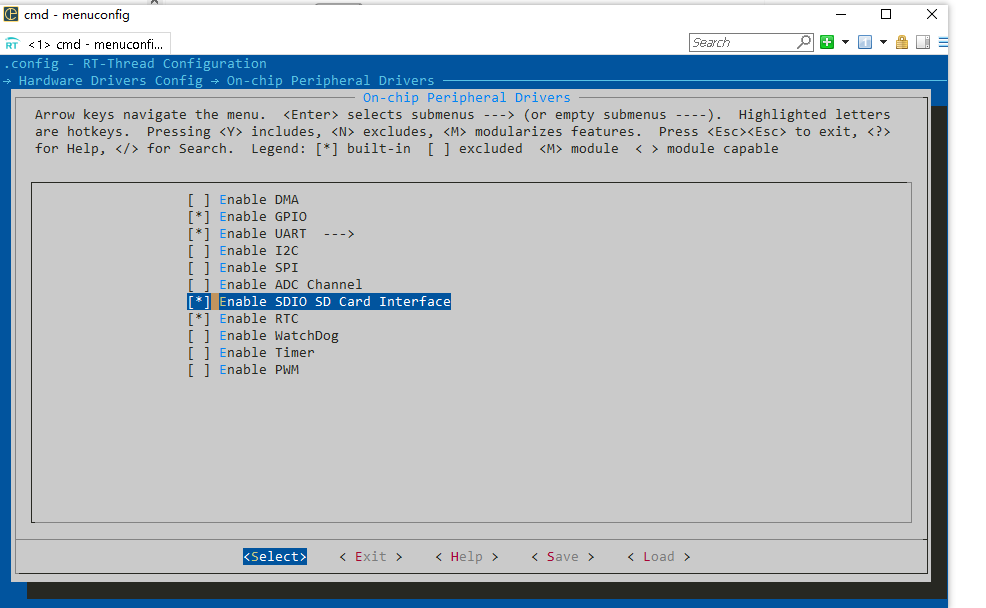

芯片的 SDIO 外設驅動

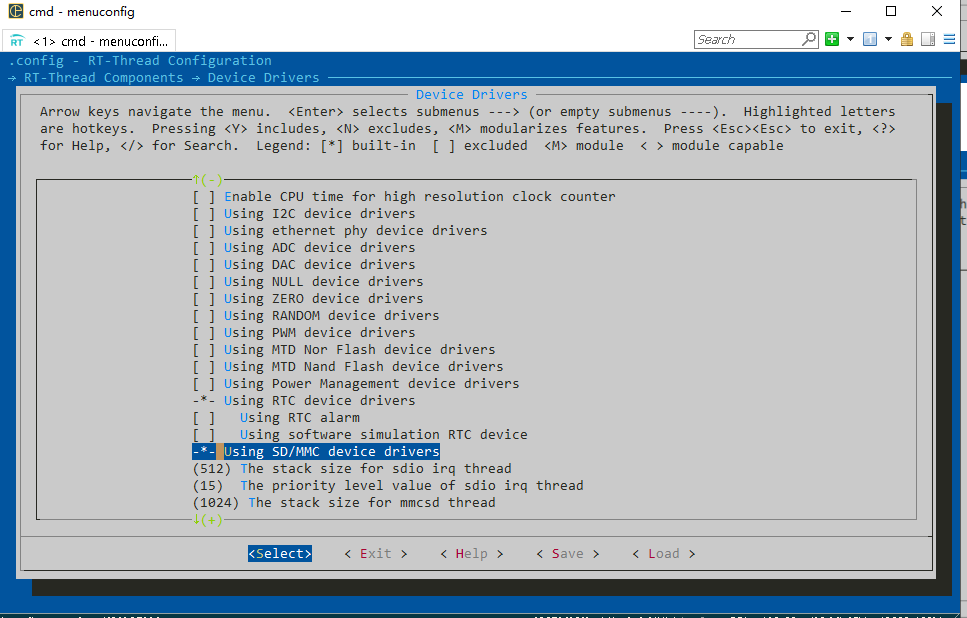

RT-Thread 的 SD/MMC 設備驅動

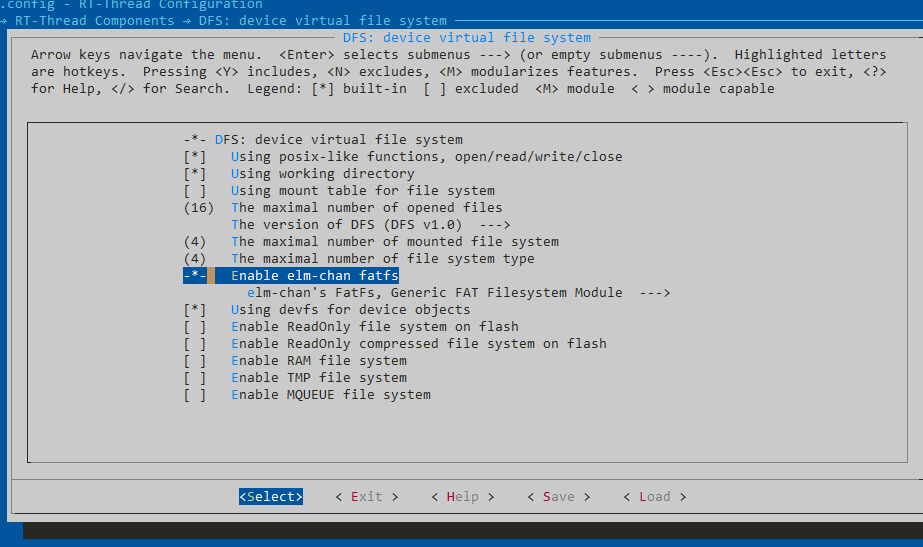

這里使用的是 elm-chan fatfs，即fat32；而 DFS 是對各種文件系統的抽象層，用于適配不同的文件系統

配置完成后，保存到新的 .config, 并在env工具下執行：

scons--target=mdk5

4 掛載文件系統

在main.c包含頭文件，編譯新生成的源文件，并下載到我們的開發板。

#include"dfs_fs.h"

如果掛載失敗，可以優先進行這兩個動作：

檢查卡座的引腳是否存在虛焊

TF卡沒有被格式化為FAT32文件系統，插入下面第10行代碼進行格式化

#ifdefRT_USING_SDIO rt_thread_mdelay(2000); if(dfs_mount("sd","/","elm",0,NULL) ==0) { rt_kprintf("sd mounted to /\n"); } else { rt_kprintf("sd mount to / failed\n"); dfs_mkfs("elm","sd"); }#endif

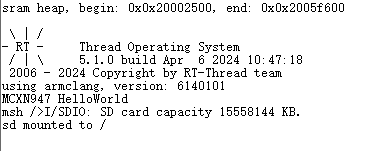

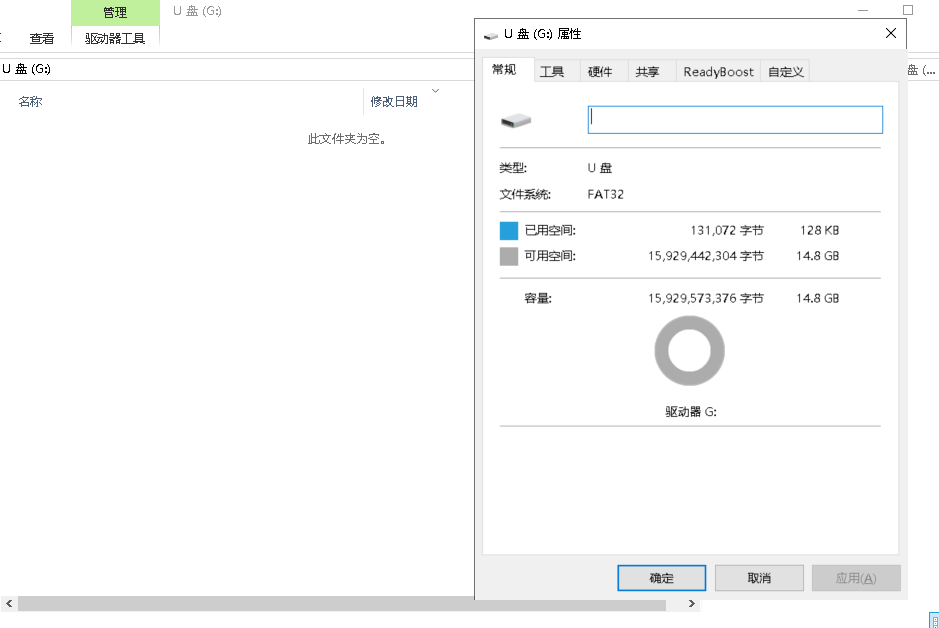

我這里使用的是閃迪 16GB TF卡，使用讀卡器可以看到TF卡已經成功被格式化

5 文件讀寫測試

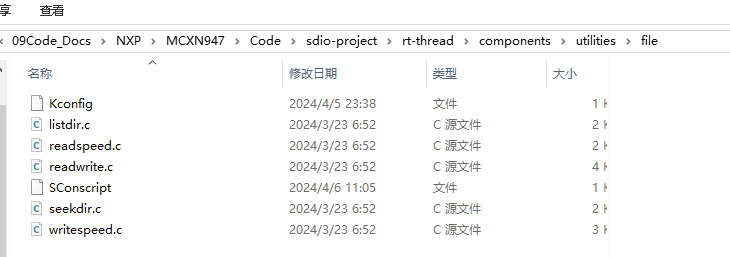

回到主干 rt-thread-master\examples 目錄，將目錄名為 file 的文件夾拷貝到 sdio-project\rt-thread\components\utilities\file

測試準備

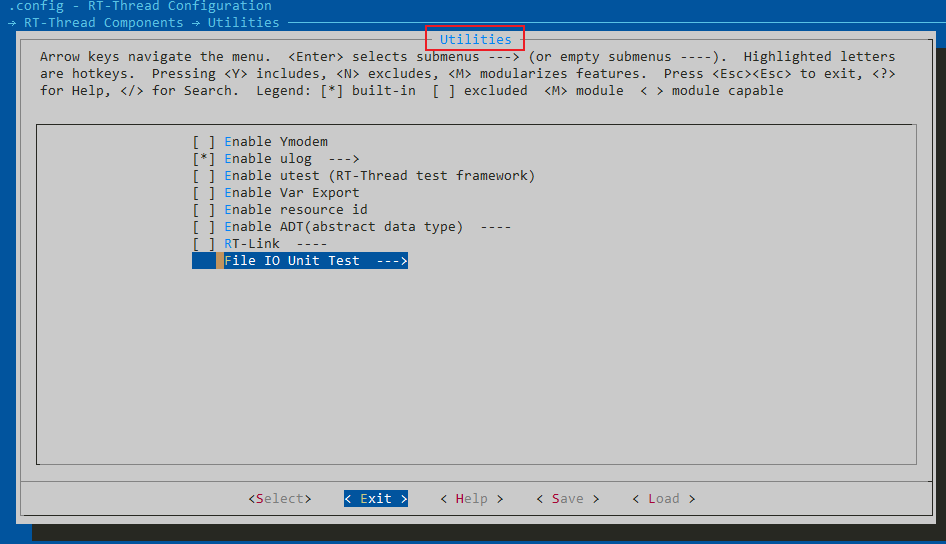

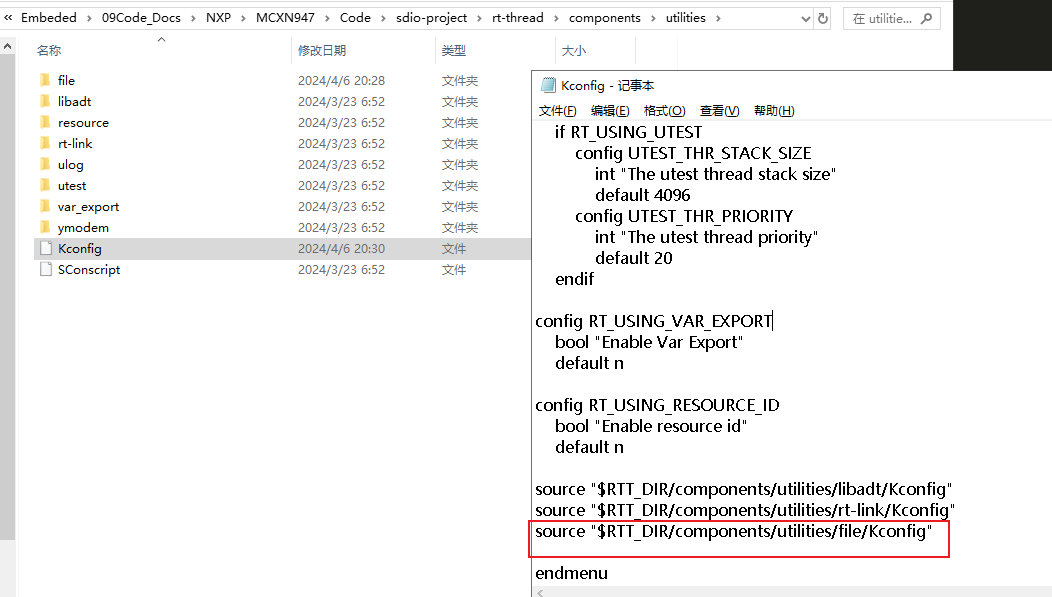

這里參照其它單元測試案例寫 Kconfig 文件 和 SConscript 文件

Import('rtconfig')frombuilding import*
cwd =GetCurrentDir()src =Glob('*.c')
CPPPATH=[cwd]
group=DefineGroup('FilesUnitTest', src, depend=['RT_USING_FILE_IO_TEST'], CPPPATH=CPPPATH)
Return('group')

menu"File IO Unit Test"
config RT_USING_FILE_IO_TEST bool"RT-Thread File TestCases" defaultn endmenu

配置完成后，保存到新的 .config, 并在env工具下執行：

scons--target=mdk5

在KEIL重新編譯，燒錄，開始測試

6 測試結果

讀寫的速度跟卡本身，DMA，文件系統等等因素有關，這里僅表示單個文件的讀寫測試結果。

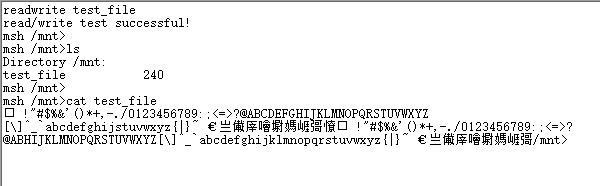

通過串口助手發送指令 readwrite 來進行測試，MCU接收到指令后，會寫入240字節到目標文件

用法：readwrite + [filename]

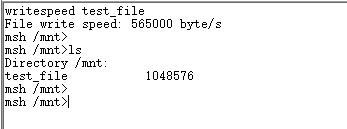

通過串口助手發送指令 writespeed 來進行測試，MCU接收到指令后，會寫入1048576(1M)字節到目標文件，并輸出計算出的寫入速度，速度為565KB/s

用法：writespeed + [filename]

通過串口助手發送指令 readspeed 來進行測試，MCU接收到指令后，會去讀取目標文件，這里測試是緊跟著上一寫測試進行的，測試出速度為1938KB/s

用法：readspeed + [filename]

9 總結

在RT-Thread的設備驅動框架下，NXP現成的驅動還是十分完善，可以快速的跳過設備的驅動，進而聚焦應用程序的開發。同時RT-Thread的生態十分強大，此次測試組件也是現成的代碼，基本上是“零代碼”測評。
