01軟硬件的準備

Ai-M61/M62系列模組或者開發板一個

Ai-M61/M62燒錄軟件：點擊下載https://docs.ai-thinker.com/_media/bouffalolabdevcube-v1.9.0.zip

模組燒錄：USB轉TTL串口板一個

開發板燒錄：Type-C線一條

02硬件接線

Ai-M61-32S模組，按照如下表格進行接線

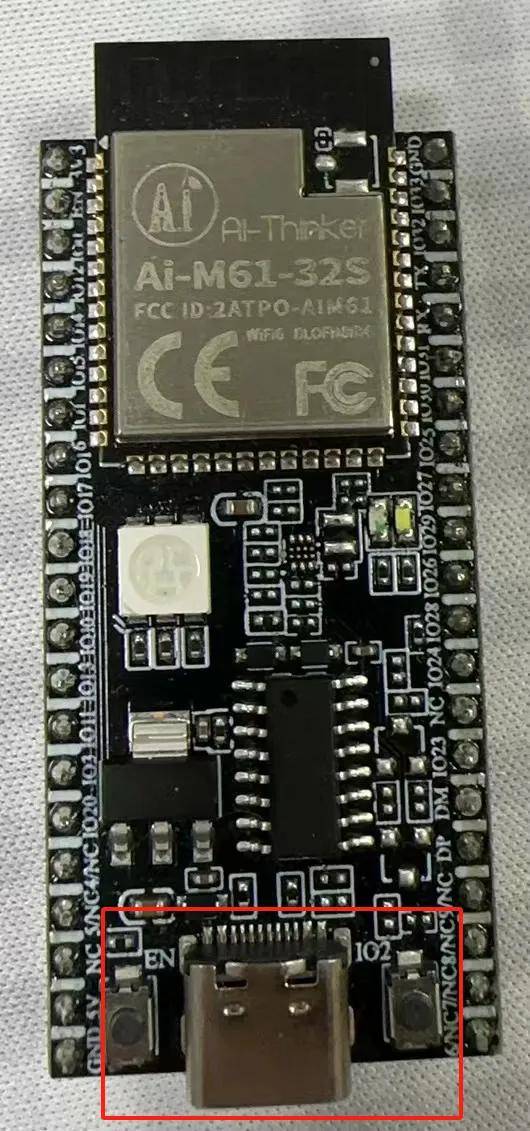

Ai-M61-32S開發板，接入Type-C線

03

燒錄軟件的使用

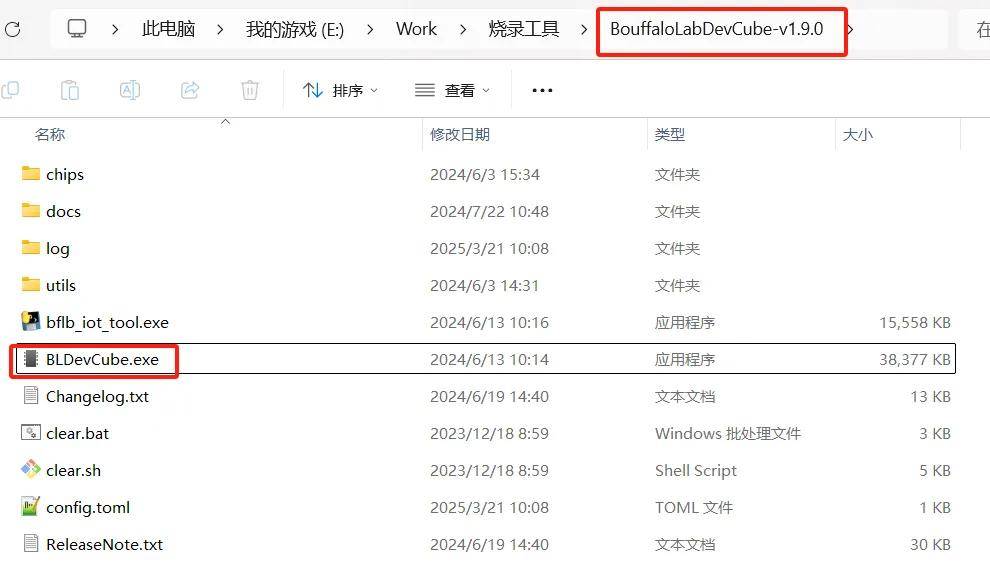

1、雙擊BLDevCube.exe軟件，如下圖

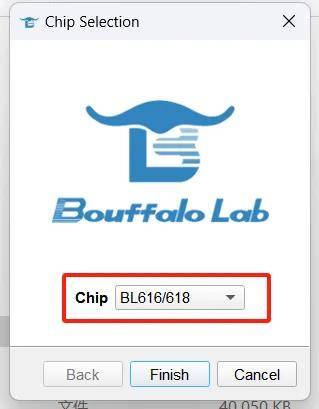

2、選擇BL616/618芯片

（1）選擇BL616/618芯片

（2）點擊確定

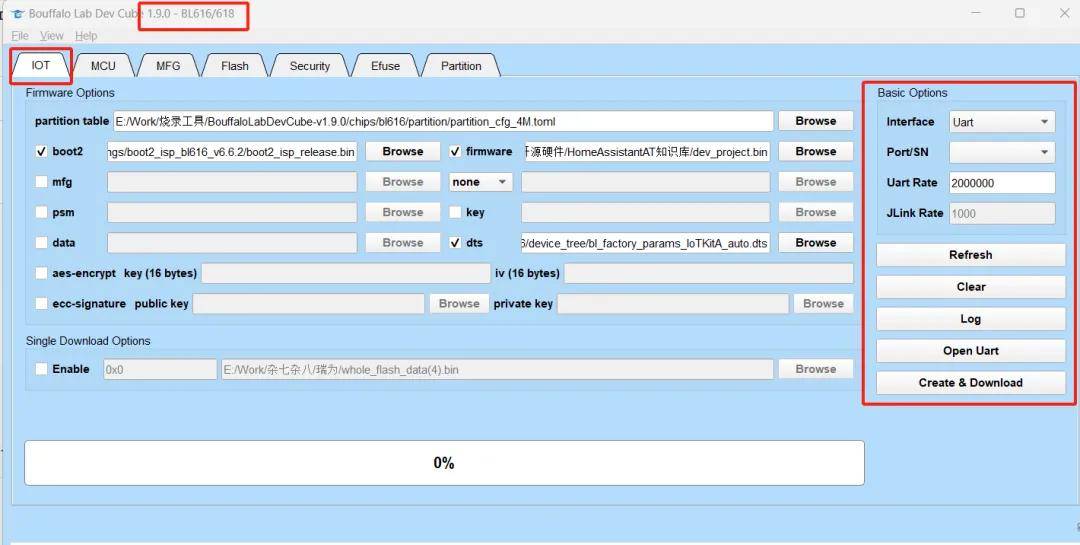

3. 選擇IOT的下載方式,右側interface選擇Uart

若使用安信可淘寶店購買的CP2102，波特率選擇921600，若有FT232芯片則可以選擇2000000。開發板串口芯片為340C，也可以選擇2000000

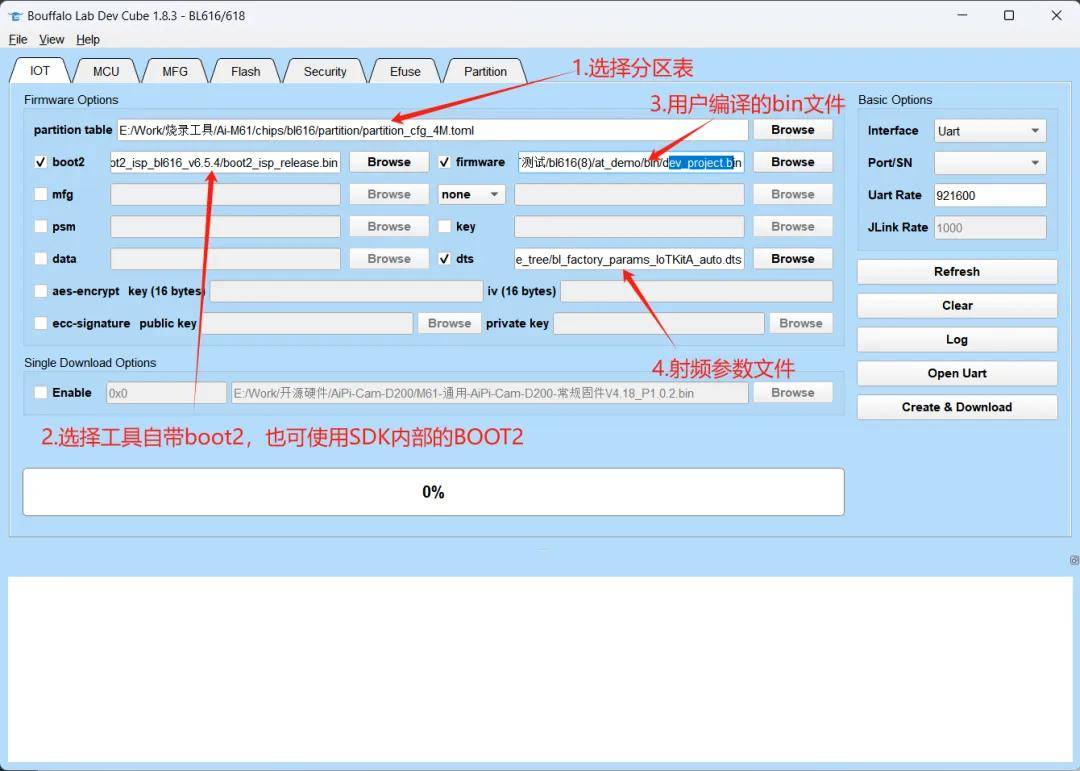

4. 把相關的燒錄文件按照如下截圖進行放置(針對模塊二次開發的情況，固件未合成)

（1）分區文件

（2）boot文件

（3）用戶編譯的APP文件

（4）射頻參數文件

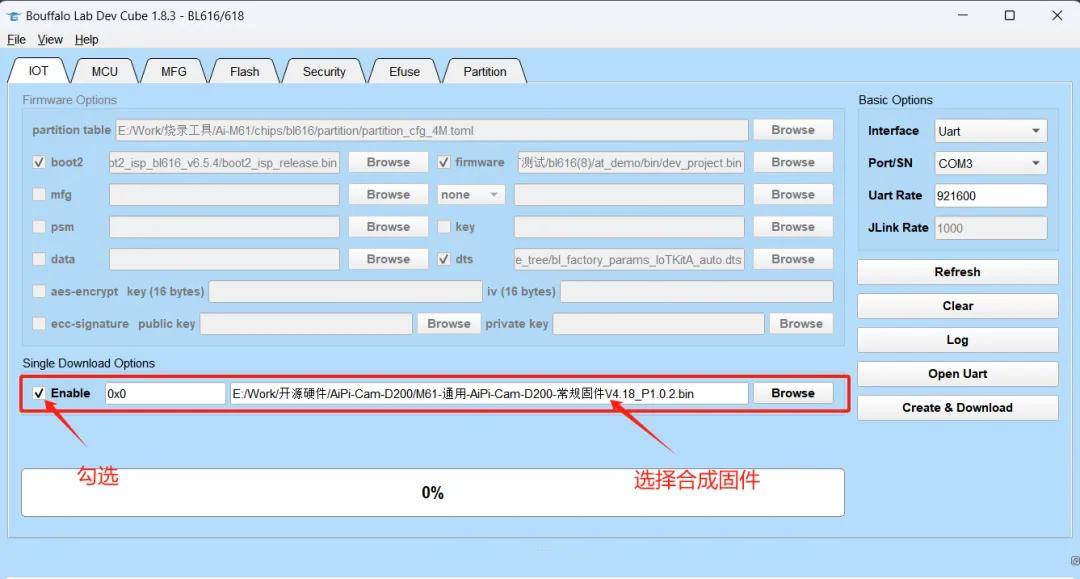

5. 把相關的燒錄文件按照如下截圖進行放置(針對出廠固件的情況，固件已合成)

6. 點擊Create&Download按鈕開始燒錄。

注意進入燒錄模式

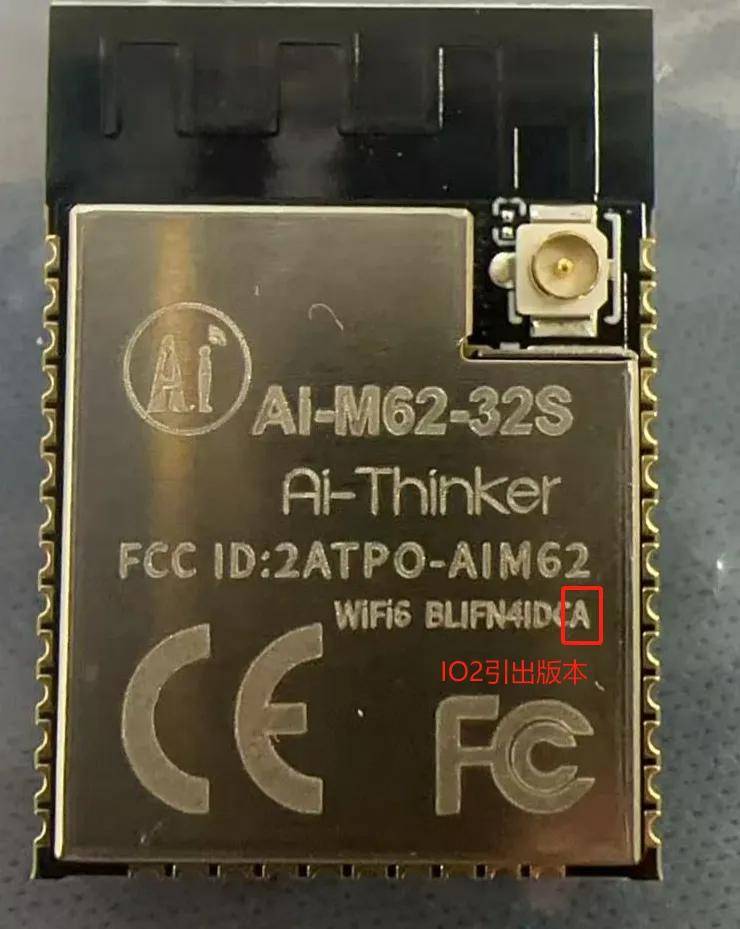

模組：將IO2接入TTL的話則自動進入燒錄模式。

開發板：長按IO2不松開，短按EN，再松開IO2。

M62開發板則為長按Burn鍵，若無法進入再重復上述操作。

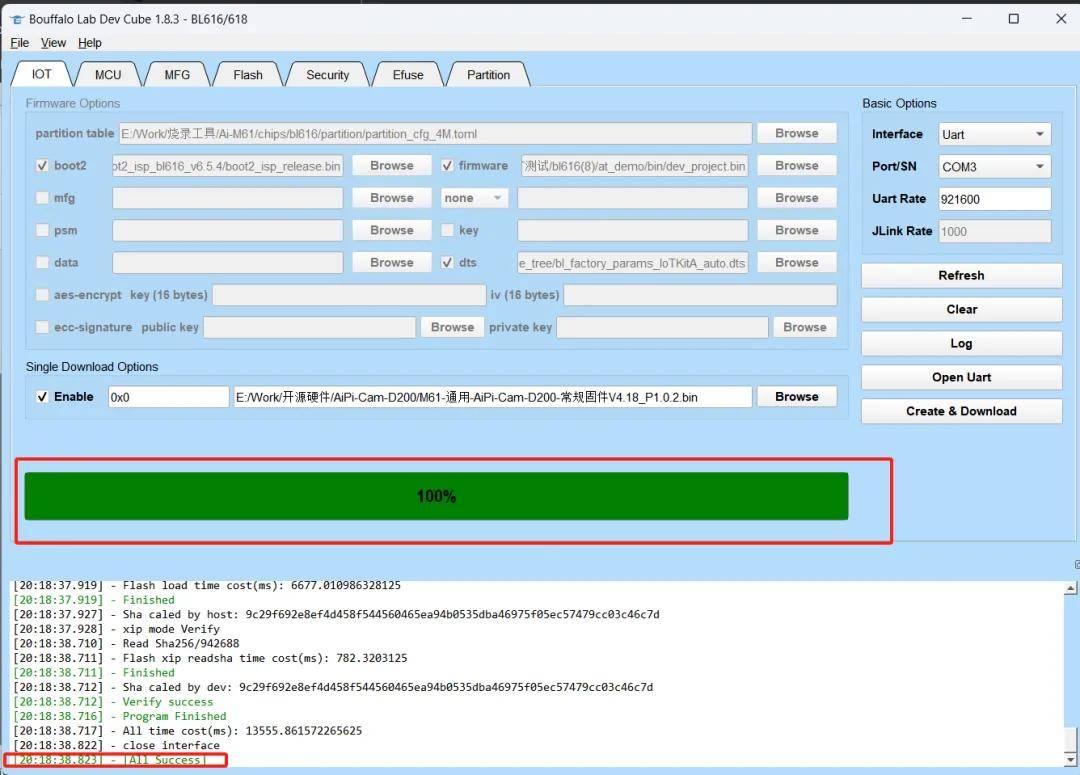

7. 出現All Success則說明燒錄完成

8.常見錯誤及解決方式

部分錯誤碼如下：

0050——沒有進入燒錄模式

重新檢查接線是否連接IO2（圓點）和EN，開發板進入燒錄模式的方法參考第六點。

0023——時鐘校驗錯誤，降低波特率

003B——修改配置文件

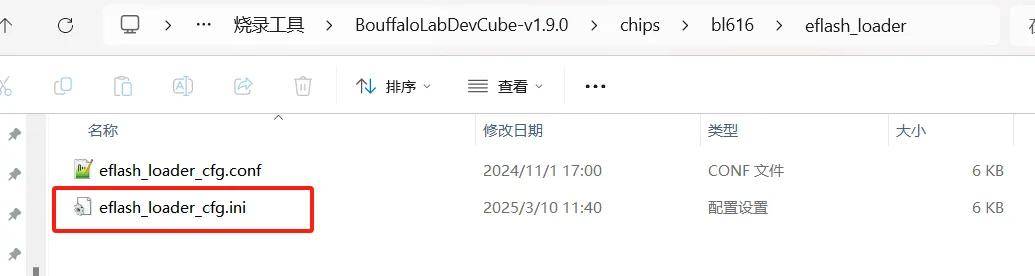

打開工具目錄下的

chip/bl616/eflash_loader/eflash_loader_cfg.ini

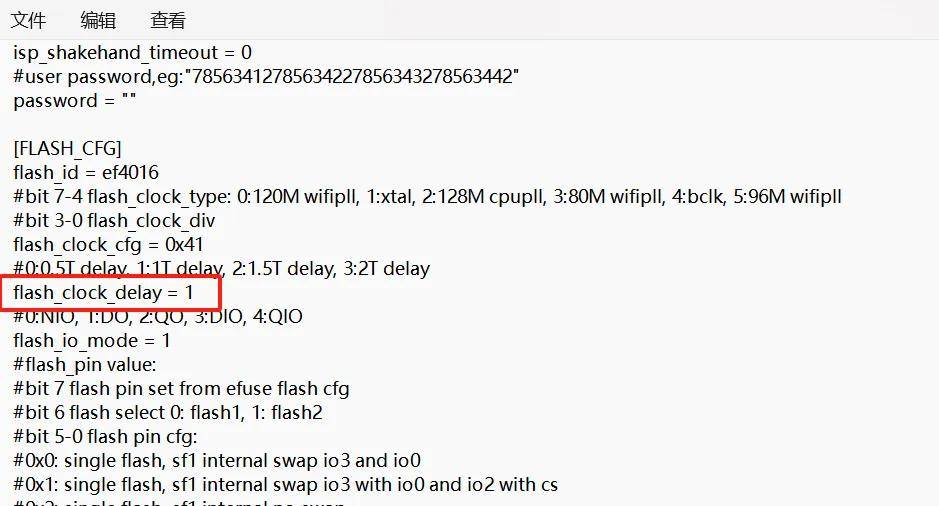

將flash_clock_delay的賦值改為1，注意保存退出并重啟軟件。

04

聯系我們

以上就是本期分享的內容，目的在于讓大家快速適應新品方案的開發，更多資料可從我們官網上獲取。

官方官網：https://www.ai-thinker.com

開發資料：https://docs.ai-thinker.com/

官方論壇：http://bbs.ai-thinker.com

技術支持：support@aithinker.com
