上海2025年7月14日/美通社/ -- MPS芯源系統(NASDAQ代碼:MPWR)近日發布的MP2764是新一代高集成度、高效率、帶NVDC路徑管理的升降壓充電管理芯片,專為筆記本電腦、平板電腦、游戲掌機等應用而設計,能出色地滿足便攜式電子設備對于高功率性能、小尺寸的雙重需求。
MP2764 典型應用圖
高度集成的設計
MP2764是一款高度集成的升降壓充電管理IC,它支持窄電壓直流(NVDC)功率路徑管理充電模式和USB PD放電模式,適用于2節至4節電池組應用。該器件內部集成了全部功率FETs,讓系統解決方案尺寸更加緊湊且易于使用。外部BATFET可實現系統的靈活布局,同時提供可定制化的放電電流設計,以精準匹配實際的規格需求。
靈活的升降壓充放電模式
MP2764具有最高22V的寬范圍輸入電壓和反向放電輸出電壓,并根據不同輸入輸出電壓在三種工作模式平滑切換:當輸入電壓低于輸出電壓時為升壓模式;當輸入電壓接近輸出電壓時為升降壓模式;當輸入電壓超過輸出時則為降壓模式。在降壓充電模式下,MP2764可采用雙相交錯并聯模式工作,這有利于小尺寸電感的選擇,因?yàn)檩^低的電感飽和電流通常意味著電感尺寸也可以較小。
NVDC功率路徑管理
MP2764通過BGATE驅動來控制外部N溝道MOSFET,以實現NVDC功率路徑管理功能。當電池電壓低于系統最小工作電壓且接入輸入電源時,MP2764可將VSYS調節在系統要求的最低水平以確保系統能夠正常啟動,同時通過BATFET對電池進行正常充電。
當輸入源電流或電壓達到設定限值時,電源路徑管理功能將自動降低充電電流,以優先滿足系統供電需求。如果系統電流持續增加,充電電流先降至0A然后進入補充供電模式對系統放電,電池和輸入電源同時為系統供電。
當輸入電源斷開時,電池通過BATFET給系統供電。
電池反向放電模式
在USB PD放電模式下,MP2764可提供4V至21V的寬輸出電壓(VOUT)范圍,可調節步進值為20mV/step。同時還具有最大5A輸出限流調節。
MP2764主要產品特性
支持2-4串電池,單串電池電壓可達4.8V
支持最大28V絕對輸入電壓和最大22V工作電壓
全集成內部功率FETs
NVDC電源路徑管理功能
所有充電和反向放電參數均為I2C/SMBus可編程,用于靈活配置充放電參數
Buck充電模式下支持高達8A的系統和充電電流,放電模式下高達5A的輸出電流
兼容USB PD PPS 放電模式4V-21V
集成IMVP9以及PSYS系統功率監控
12bit ADC實時監測充放電電壓和電流信息
完備的充放電保護功能,包括輸入過壓保護(OVP)、電池過壓保護、系統過壓保護、過溫關斷保護、電池溫度保護等, 還集成了VMIN主動保護(VAP)功能
采用QFN-30(4mm*5mm)封裝

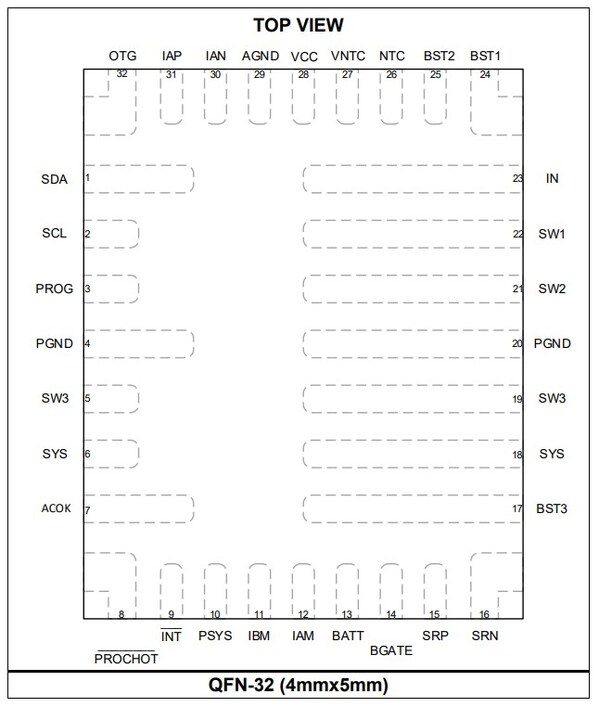

MP2764 封裝參考圖
MP2764亮眼優勢
支持單電感模式或者雙電感交錯并聯模式
以>97%的出色效率支持超過65W的功率輸出
相比分離方案縮小50% BOM尺寸
樣品申請
可登錄MPS中文官網,點擊聯系方式—樣品申請,免費申請MPS產品樣品。

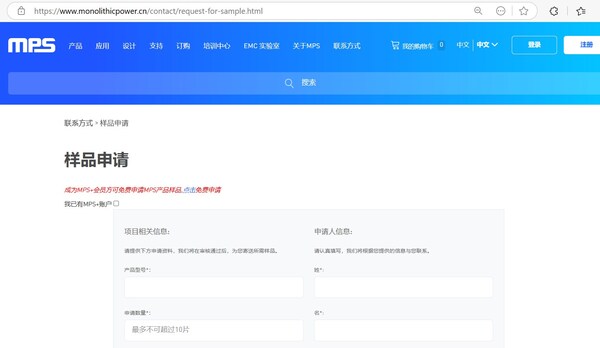

MPS 官網樣品申請入口
聯系我們
如對上述產品感興趣,歡迎發送郵件至mpssupport.mps@monolithicpower.com咨詢更多產品詳情,獲取技術資源支持。
審核編輯 黃宇
-
