LM25011 恒定導通時間降壓開關穩壓器具有實現低成本、高效降壓偏置穩壓器所需的所有功能，能夠提供高達 2 A 的負載電流。該高壓穩壓器包括一個 N 通道降壓開關、一個啟動穩壓器、電流限制檢測和內部紋波控制。恒定導通時間調節原理無需環路補償，可實現快速負載瞬態響應，并簡化了電路實現。工作頻率隨線路和負載保持恒定。當達到電流限制時，可調谷值電流限制檢測可實現從恒壓到恒流模式的平滑過渡，而無需使用電流限制折返。PGD 輸出指示輸出電壓已增加到預期調節值的 5% 以內。其他功能包括：低輸出紋波、VIN 欠壓鎖定、可調軟啟動定時、熱關斷、柵極驅動預充電、柵極驅動欠壓鎖定和最大占空比限制。

LM25011A 的最小關斷時間比 LM25011 短，這允許在低輸入電壓下實現更高頻率的作。
*附件：lm25011-q1.pdf

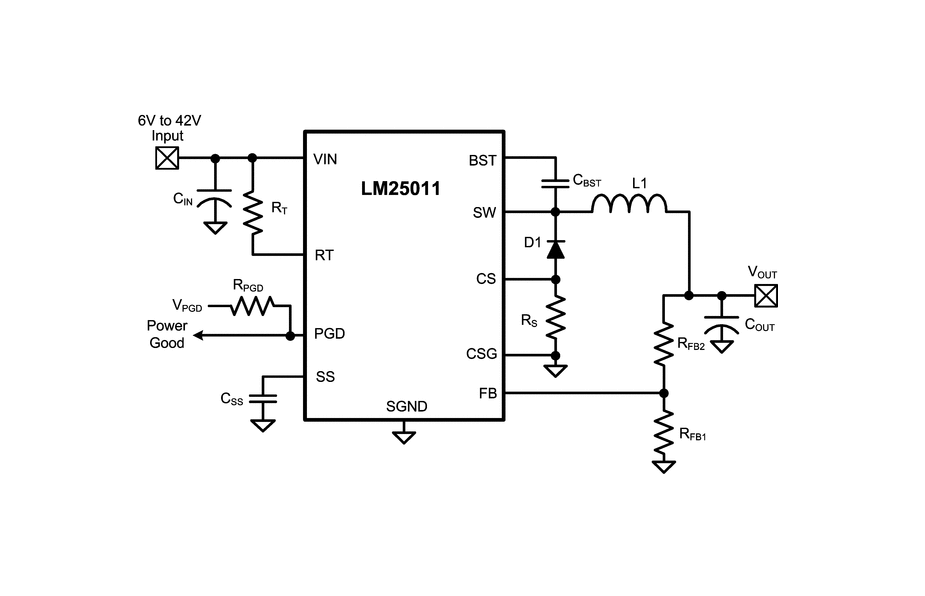

特性

• LM25011-Q1 是一款符合 AEC-Q100 1 級標準的汽車級產品（–40°C 至 +125°C 工作結溫）
• LM25011A 允許在高開關頻率下實現低壓差作
• 輸入工作電壓范圍：6 V 至 42 V
• 絕對最大輸入額定值：45 V
• 集成 2A N 溝道降壓開關
• 可調電流限制允許使用更小的電感器
• 可調輸出電壓：2.51 V
• V 時的最小紋波電壓外
• 電源良好輸出
• 開關頻率可調至 2MHz
• COT 拓?fù)涔δ埽?
  • 開關頻率隨負載電流和輸入電壓變化而保持幾乎恒定
  • 超快瞬態響應
  • 無需環路補償
  • 采用陶瓷輸出電容器穩定工作
  • 允許使用更小的輸出電容器和電流檢測電阻器
• 可調軟啟動時序
• 熱關斷
• 精準的 2% 反饋基準
• 封裝：10 引腳 HVSSOP

參數

方框圖

一、產品概述

LM25011-Q1是一款由Texas Instruments生產的2A恒定導通時間降壓開關調節器，專為汽車安全、信息娛樂、電信和前置攝像頭等應用設計。該芯片具有AEC-Q100 Grade 1認證，適用于-40°C至+125°C的工作結溫范圍。

二、主要特性

• ?輸入電壓范圍?：6V至42V，絕對最大輸入額定值為45V。
• ?輸出電壓可調?：最低可達2.51V，且輸出電壓紋波小。
• ?恒定導通時間控制?：無需環路補償，具有超快的瞬態響應。
• ?可調電流限制?：允許使用更小的電感器。
• ?熱關斷保護?：防止芯片因過熱而損壞。
• ?高精度反饋參考?：精度達2%。
• ?Power Good輸出?：指示輸出電壓已達到預期調節值的95%以內。
• ?小尺寸封裝?：采用10引腳HVSSOP封裝。

三、應用領域

• 汽車安全系統
• 信息娛樂系統
• 電信設備
• 前置攝像頭模塊

四、電氣特性

• ?最大連續輸出電流?：2A
• ?開關頻率可調?：最高可達2MHz
• ?軟啟動時間可調?：允許用戶根據需要設置軟啟動時間。
• ?低靜態電流?：在非切換模式下，輸入操作電流僅為1.2mA至1.6mA。
• ?熱關斷閾值?：典型值為155°C，具有20°C的滯回特性。

五、功能描述

• ?恒定導通時間控制?：通過外部電阻設置開關導通時間，實現近似恒定的開關頻率。
• ?可調電流限制?：通過監測電流感應電阻上的電壓來實現，防止電流過大損壞芯片。
• ?軟啟動功能?：通過內部電流源對外部電容充電，實現逐漸達到穩態工作點，減少啟動應力。
• ?Power Good輸出?：當輸出電壓增加到內部參考電壓的95%以上時，PGD引腳輸出高電平。

六、封裝與尺寸

• ?封裝類型?：10引腳HVSSOP封裝
• ?尺寸?：3.00mm x 3.00mm（體尺寸）

七、設計指南

• ?電感選擇?：根據應用需求選擇合適的電感值，以確保在連續導通模式下的最小負載電流。
• ?輸出電容選擇?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?布局建議?：強調關鍵元件（如輸入電容、電感和輸出電容）應盡可能靠近芯片，以減小寄生電感和電阻，提高電路性能。
